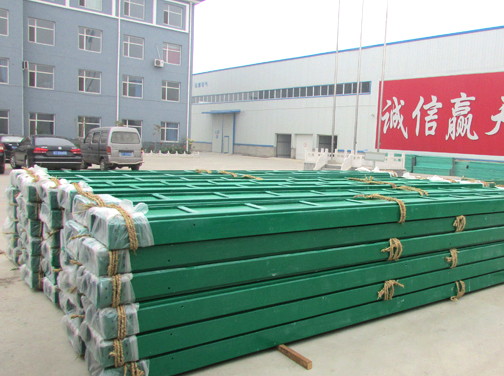

環氧樹脂復合橋架

河北隆鑫復合材料有限公司
聯系人:蔡先生
手 機:18603189972
郵 箱:823667737@qq.com
網 址:http://www.bjhwkj.com
地 址:衡水市冀州區經濟開發區春風大街369號

  環氧樹脂復合型橋架機械強度高,它既有金屬橋架的剛性又有玻璃鋼橋架的韌性,耐腐蝕性能好、抗老化性能強、造型美觀、安裝方便、使用壽命長。環氧樹脂及環氧樹脂復合型電纜橋架適合在強腐蝕環境、大跨距、重載荷條件下使用。

  一、環氧樹脂復合型電纜橋架型號編制說明:

  環氧樹脂復合型電纜橋架型號編制從結構上分:

  1、槽式(C)  2、梯級式(T)  3、托盤式(P)

  機械強度高,它既有金屬橋架的剛性又有玻璃鋼橋架的韌性,耐腐蝕性能好、抗老化性能強、造型美觀、安裝方便、使用壽命長。環氧樹脂及環氧樹脂復合型電纜橋架適合在強腐蝕環境、大跨距、重載荷條件下使用。

  環氧樹脂復合型電纜橋架型號編制說明:

  二、環氧樹脂復合型電纜橋架規格的選擇:

  電纜填充率不超過標準規定值,動力電纜可取40-50%,控制電纜可取50-70%。另外,需預留10-25%的工程發展余量,橋架橫截面積的選擇見下表。各種彎通及附件應符合工程布置條件,并與橋架配套。

  三、環氧樹脂復合型電纜橋架載荷等級的選擇:

  電纜橋架除包括其自身的重量外,還應包括其所能承受的電線電纜的機械負載,工作均布載荷應不大于所選擇載荷等級額定均布載荷。電纜橋架在承受額定均布載荷時,其相對撓度環氧樹脂及環氧樹脂復合型的不宜大于1/200?!?/p>

  環氧樹脂復合型電纜橋架載荷的強度關系到結構的可靠性和耐久性,是結構設計的重要依據,在實際使用中,電纜橋架除了電纜載荷和自重外,還應考慮如下載荷:

  1、室外安裝的電纜橋架需考慮風、雨或冰的載荷,對于地震多發區還應考慮慣性載荷。

  2、電纜橋架除承受正常機械載荷外,原則上不可做人行通道使用。如需作為人行通道等其他用途,為此目的而進行的特殊設計,應與用戶協商。

  3、電纜橋架載荷設計中不僅要考慮豎向載荷,還要考慮在安裝使用過程中存在的縱向和橫向載荷(如鋪設電纜時所產生的縱向牽引力,梯子斜靠在橋架上產生的橫向載荷)

  四、環氧樹脂復合型電纜橋架支、吊架的配置:

  1、戶內支、吊短跨距一般采用1.5-3m。戶外立柱跨距一般采用6m。

  2、非直線段的支、吊架配置應遵循以下原則:當橋架寬度W<300mm時,應在非直線段與直線結合處300-600mm的直線段側設置一個支架或吊架;當橋架寬度W>300mm時,除符合上述條件外,在非直線段中部還應增設一個支架或吊架。

  3、橋架多層設置時,層間中心距為200、250、300、350mm。

  五、環氧樹脂復合型電纜橋架技術要求:

  機構結構設計合理,具有造型美觀、表面平滑、薄厚一致,機械強度高,安裝方便、抗腐蝕及老化的優點。

  橋架材質環氧樹脂復合型,內襯金屬骨架,金屬骨架形狀與電纜橋架斷面相同,材質為冷軋鋼板,厚度為1.5-2.0mm(150≤B≤300:1.5mm,400≤B≤800:2.0mm)金屬表面要經特殊處理,加軟質結合層,以防止金屬骨架與主防腐層因熱膨脹系數不同而脫層

  橋架在金屬骨架外加主防腐層,防腐層的平均厚度為1.5mm-2.0mm,比重為1.7-2.0g/cm3。

  主防腐層外必須有高密度、防損傷,具有反射紫外線作用的保護層,表面光滑美觀,以提高電纜橋架老化性能及使用壽命。

  內襯玻纖布采用三無(無堿、無蠟、無捻)玻璃纖維紡織而成。

  填充料采用輕質氫氧化鋁,以減輕自身重量,從而可提高電纜橋架的承載能力。

  橋架任何端面、連接面及連接孔有防強腐蝕,防強外力的措施。

  要求主防腐層、結合層、保護層液壓一次成型。

  有防強腐蝕能力,在惡劣的酸、堿、鹽、氨等環境下使用壽命達30年,不老化,不褪色。

  電纜橋架阻燃氧指數不小于30%。

  連接螺栓使用不銹鋼螺栓。
